HG系列（單鼓·雙鼓）轉鼓滾筒刮板干燥機

關鍵詞：轉鼓干燥機,滾筒刮板干燥機

產品概述：滾筒刮板干燥機是一種內加熱傳導型轉動連續干燥設備。旋轉的滾筒通過其下部料槽，粘附著一定厚度的料膜，熱量通過管道輸送至滾筒內壁，傳導到滾筒外壁，再傳導給料膜，使料膜中的水分得到蒸發、脫濕，使含濕分的物料得到干燥。干燥好的物料被裝置在滾筒表面的刮刀鏟離滾筒，到…

在線訂購

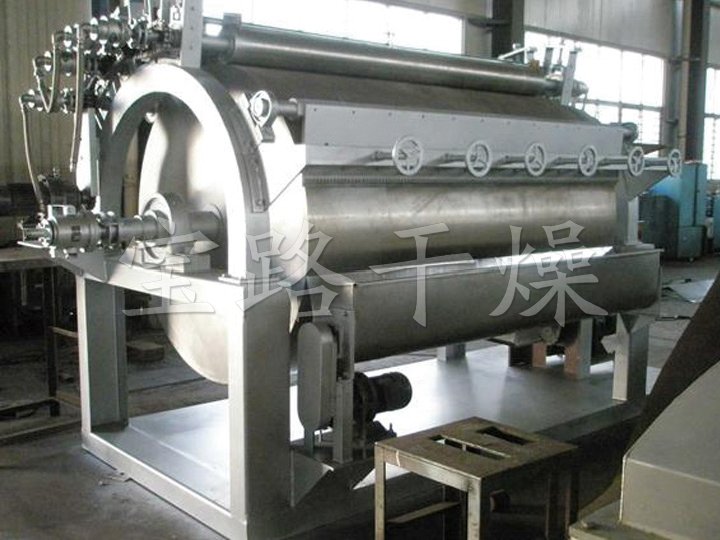

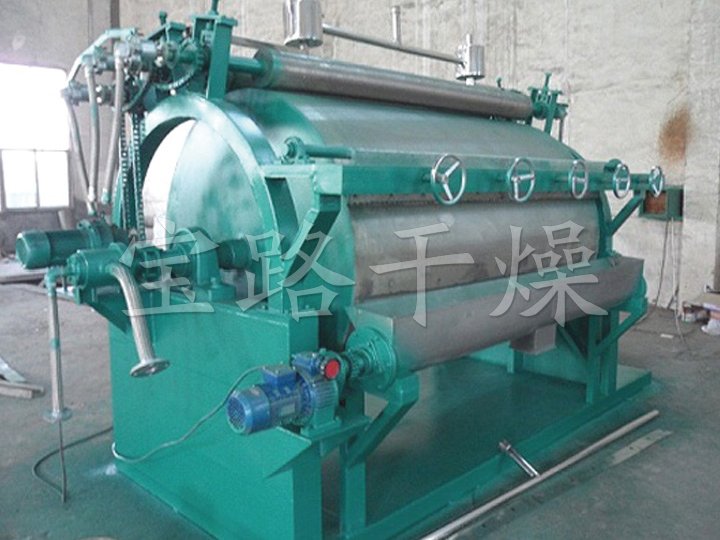

產品詳情圖片集錦

一、工作原理

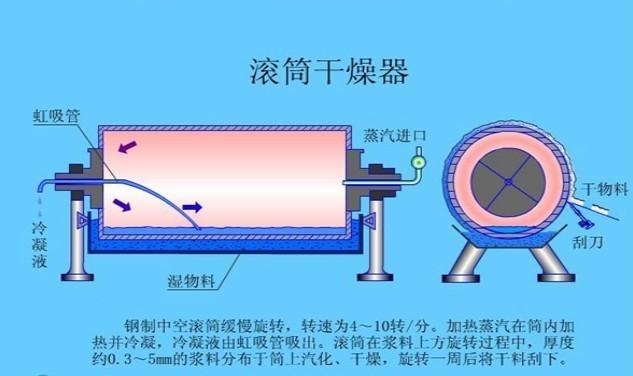

滾筒刮板干燥機是一種內加熱傳導型轉動連續干燥設備。旋轉的滾筒通過其下部料槽，粘附著一定厚度的料膜，熱量通過管道輸送至滾筒內壁，傳導到滾筒外壁，再傳導給料膜，使料膜中的水分得到蒸發，使含濕分的物料得到干燥。干燥好的物料被裝置在滾筒表面的刮刀鏟離滾筒，掉落于刮刀下方的螺旋輸送器，通過螺旋輸送器將干物料集中、包裝。

二、性能特點
◎ 熱效率高。因滾筒干燥機傳熱機理屬熱傳導，傳熱方向在整個操作周期中保持一致，除去散熱和熱輻射損失外，其余熱量全部都用于滾筒表面料膜濕分的蒸發上，熱效率可達70%-80%。
◎ 操作彈性大，適用性廣。可調整滾筒干燥機的諸多干燥因素。如進料的濃度、料膜的厚度、加熱介質的溫度、滾筒的轉動速度等，都可以改變滾筒干燥機的干燥效率，且諸多因素互無牽連。這給滾筒干燥操作帶來很大的方便，使之能適應多種物料的干燥和不同產量的要求。
◎ 干燥時間短。物料的干燥周期一般只有10-300秒，適用于熱敏性物料。若將滾筒干燥機設置在真空環境中，則可在減壓條件下運行。
◎ 干燥速率大。由于物料涂抹于筒壁的料膜很薄，一般在0.3-1.5mm，且傳熱、傳質方向一致，料膜表面可保持20-70kg.H2O/m2.h的蒸發強度。

三、適應物料

適用于化工、染料、制藥、食品、冶金等行業液體或較粘稠物料的干燥。
四、調試與維護
◎ 定期檢查旋轉部件轉動靈活性，是否有卡阻現象。鏈輪等部件要定期加上潤滑脂，定期校正壓力表等計量器件誤差。對三角帶傳動件有磨損嚴重現象應及時更換。
◎ 電動機、減速機維護詳見電動機、減速機使用維護說明書。
◎ 本機安裝后要先進行試運轉。
點動主電機觀察主滾筒轉向是否正確。觀察主滾筒及各傳部件轉動是否靈活，觀察蒸氣進出口是否接通，壓力表是否在工作壓力范圍內。啟動電機，主滾筒動運轉平穩，溫度升高后加入物料，調整電機轉速及物料在滾筒上薄膜均勻程度來控制物料Z終含水量。
◎ 啟動絞龍電機，輸出干燥成品物料，根據干燥成品量調整絞龍電機轉速。
五、技術規格

規格	滾筒尺寸	有效加熱面積m²	干燥能力 kg.H₂O/m².h	蒸汽耗量kg/h	電機功率kw	外形尺寸mm	重量kg
HG-600	Φ600×800	1.12	40-70	100-175	2.2	1700×800×1500	850
HG-700	Φ700×1000	1.65	60-90	150-225	3	2100×1000×1800	1210
HG-800	Φ800×1200	2.26	90-130	225-325	4	2500×1100×1980	1700
HG-1000	Φ1000×1400	3.30	130-190	325-475	5.5	2700×1300×2250	2100
HG-1200	Φ1200×1500	4.24	160-250	400-625	7.5	2800×1500×2450	2650
HG-1400	Φ1400×1600	5.28	210-310	525-775	11	3150×1700×2800	3220
HG-1600	Φ1600×1800	6.79	270-400	675-1000	11	3350×1900×3150	4350
HG-1800	Φ1800×2000	8.48	330-500	825-1250	15	3600×2050×3500	5100
HG-1800A	Φ1800×2500	10.60	420-630	1050-1575	18.5	4100×2050×3500	6150
